光伏电站防雷检测技术要求

江苏雷远防雷检测有限公司

项目技术要求

1、检测依据

防雷装置检测单位/机构应必须满足本技术要求。

《建筑物防雷装置检测技术规范》   GBT 21431-2015

《光伏发电站防雷技术要求》（GBT 32512-2016）

《太阳能光伏系统防雷技术规范》（QXT 263—2015 ）

2检测项目

2.1 光伏方阵区

光伏方阵区的检测项目应包括:

a) 太阳能电池板框架和支架之间、各单元之间的电气完整性:

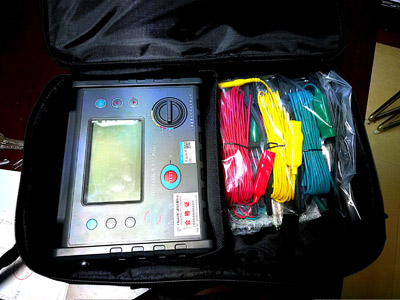

b) 接地阻抗(测试方法见附录A):

c) 场区地表电位梯度(测试方法见附录B):

d)跨步电位差和接触电位差(测试方法见附录C):

e) 逆变器室的防直击雷装置性能:

f) 各汇流箱和逆变器室等电位连接和电涌保护器性能及连接情况.:

g) 土壤电阻率(首次检测时测试,测试方法见附录D).

2.2 升压变电站(开关站)

升压变电站(开关站)的检测项目应包括:

a) 主控楼, 变配电室的内部防雷装置和外部防雷装置性能:

b) 各类配电柜, 开关柜的等电位连接情况:

c) 各类配电柜, 开关柜内的电涌保护器性能及连接情况:

d) 各设备之间的电气完整性:

e)接地阻抗:

f) 跨步电位差:

g) 接触电位差:

h) 场区地表电位梯度:

i) 独立接闪杆的接地电阻,保护范围:

j) 独立接闪杆接地装置地下部分与其他金属体之间的安全距离.

2.3 光伏发电站建(构)筑物

光伏发电站建(构)筑物(包括控制室,检修,维护,生活等辅助设施)的检测项目应包括:

a) 内部防雷装置性能:

b)外部防雷装置性能:

c) 金属网围栏接地情況.

3、检测技术要求

3.1 接闪器技术要求

接闪器的敷设及材料规格应符合以下耍求:

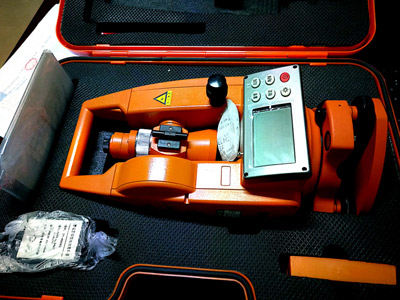

a) 接闪器的敷设应确保所保护建 (构) 筑物及设备处于接闪器的保护范围之内:

b) 专设接闪器应敷设在光伏方阵的北侧, 接闪器的设置高度应考虑阳光对光伏方阵造成阴影的影响:

c)光伏方阵金属框架或支架用作接闪器时,光伏方阵电池板的金属框架和方阵金属支架的连接情况良好:

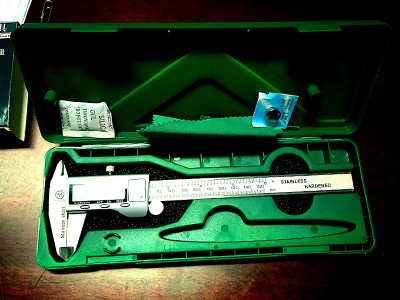

d)升压变电站(开关站)的独立接闪杆采用热镀锌圆钢或钢管时,杆长1m以下圆钢直径不应小

于12mm, 钢管直径不应小于20mm. 厚度不应小于0.5 mm: 杆 长 1m~2m时, 圆钢直径不应小于16mm, 销管直径不应小于25mm. 厚度不应小于0.5 mm:

e)建筑物接闪带使用单根热镀锌圆钢时,最小截面不应小于50mm²,直径不应小于8mm:使用单根热镀锌扁锁时, 最小截面不应小于50mm², 厚度不应少于2.5mm:

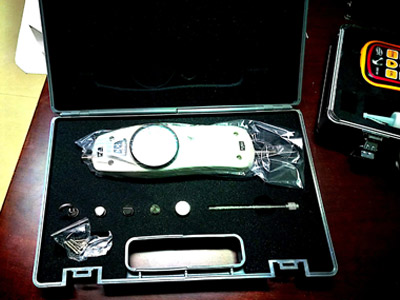

f) 接闪带支持卡高度不应低于 150mm, 支持卡间距不应大于 1000mm, 敷设平直, 焊接牢固,不得有直角弯:

g)建筑物明敷接闪网的材料规格和接闪带相同,网格尺寸应符合GB 50057-2010的规定:

h) 架空接闪线宜采用截面不小于 50mm²的热镀锌钢绞线或铜纹线:

i) 建筑物用金属屋面做接闪器时, 应符合GB 50057-2010的规定:

j) 金属网围栏应与光伏方阵区地网做连接或单独接地, 单独接地时接地电阻不应大于10Ω:

k) 所有接闪器做防腐处理.

3.2 引下线技术要求

光伏电池板金属支架作为引下线时的支柱间距,独立接闪杆引下线,场区建筑物引下线的材料规格及间距应符合以下要求:

a) 应利用光伏组件的金属支撑结构和建筑物内钢筋、铜柱作为自然引下线:当无自然引下线可利用时,安装于地面的太阳能光伏系统和光伏建筑一体化的光伏系统专设引下线的平均间距不应大于25m:

b) 引下线的材料规格要求同接闪器:

c) 独立接闪杆应敷设两根引下线, 对称布置:

d) 所有引下线做防腐处理.

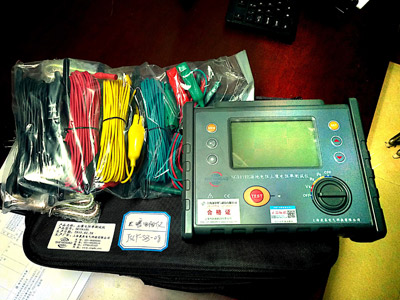

3.3接地装置技术要求

接地装置应符合以下要求:

a) 光伏方阵区的所有接地装置连接成共用接地系统,接地阻抗.,跨步电位差,接触电位差,地表电位梯度达到设计要求:

b) 升压变电站(开关站)的接地装置连接成共用接地系统,接地阻抗,跨步电位差、接触电位差,地表电位梯度达到设计要求:

c) 独立接闪杆使用独立接地装置,接地电阻不应大于10:地中距离符合GB 50057-2010的规定且不应小于3m: 引下线入地处3m范围内应设置护栏或悬挂警示牌:

d) 建筑物的接地装置与主地网之间连接情况良好, 接地电阻值不应大于设计要求:

e) 所有接地装置做防腐处理

3.4 等电位连接技术要求

等电位连接应符合以下要求:

a)建筑物金属体,金属装置,建筑物内系统,进出建筑物的金属管线应与防雷装置做防雷等电位连接:

b) 所有与建筑物组合在一起的大尺寸金属件都应等电位连接在一起, 并应与防雷装置相连:

c) 电子系统的所有外露导电物应与建筑物的等电位连接网络做功能性等电位连接.向电子系统供电的配电箱的保护地线(PE)应就近与建筑物的等电位连接网络做等电位连接.

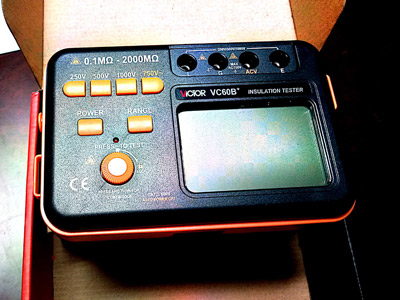

3.5 电涌保护器技术要求

电涌保护器的使用与安装应符合以下要求:

a) 使用的电涌保护器应是通过国家认可检测实验机构检测的产品, 并符合 GB 18802.1-2002 和GB 18802.21-2004标准的有关要求:

b) 电涌保护器原则上应安装在各防雷区的交界处,但当线路能承受预期的电涌电压时,可安装在被保护设备处:

c) 电涌保护器必须能承受预期通过的雷电流,并具有通过电涌时的电压保护水平和熄灭工频续流的能力:

d) 电涌保护器的Uc(*持续工作电压, 单位V) 值应符合GB 50343-2012的规定要求:

e)电涌保护器接地线的材料规格和长度应符合GB 50343-2012 的规定要求,*级开关型或限压型电涌保护器的相线铜导线最小截面积应大于 6mm², 接地连接铜导线最小截而积应大于10mm²:第二级限压型电涌保护器的相线铜导线最小截面积应大于4mm²,接地连接铜导线最小截面积应大于6mm²:第三级限压型电涌保护器的相线铜导线最小截而积应大于2.5mm²,接地连接铜导线最小截而积应大于4mm²: 第四级限压型电涌保护器的相线铜导线最小截而积应大于2.5mm²,接地连接铜导线最小藏而积应大于4mm².各级电涌保护器的接地连接导线要短直. 长度不宜超过0.5m:

f) 电涌保护器接地线与接地装置连接点的导通阻值不应大于 50mΩ:

g)当线路上多处安装电涌保护器时，开关型电涌保护器与限压型电涌保护器之间的线路长度不宜小于10m，限压型电涌保护器之间 线路长度不宜小于5m，若不满足，应装有退耦元件。

3.6电气完整性技术要求

光伏方阵区和升压变电站(开关站)的所有设备之间电气完整性应符合以下要求:

a) 光伏方阵电池板框架和支架之间、各单元之间、升压变电站(开关站)各设备之间、各汇流箱、配电柜. 开关柜、 金属构架等之间的电气完整性良好:

b) 建筑物的接地装置与主地网之间的电气完整性良好:

c) 独立接闪杆采用独立接地网,不与主地网等电位相连, 导通阻值应不小于 500mΩ.

注:状况良好的设备检洲值应在50mΩ以下:50mΩ~200mΩ的设备状况尚可,宜在以后例行检测中重点关注其变化,重要的设备宜在适当时促检查处理:200mΩ~1Ω的设备状况不佳,对重要的设备应尽快检查处理.其他设备宜在适当时候检查处理:1Ω以上的设备与主地网未连接,应尽快检查处理.
